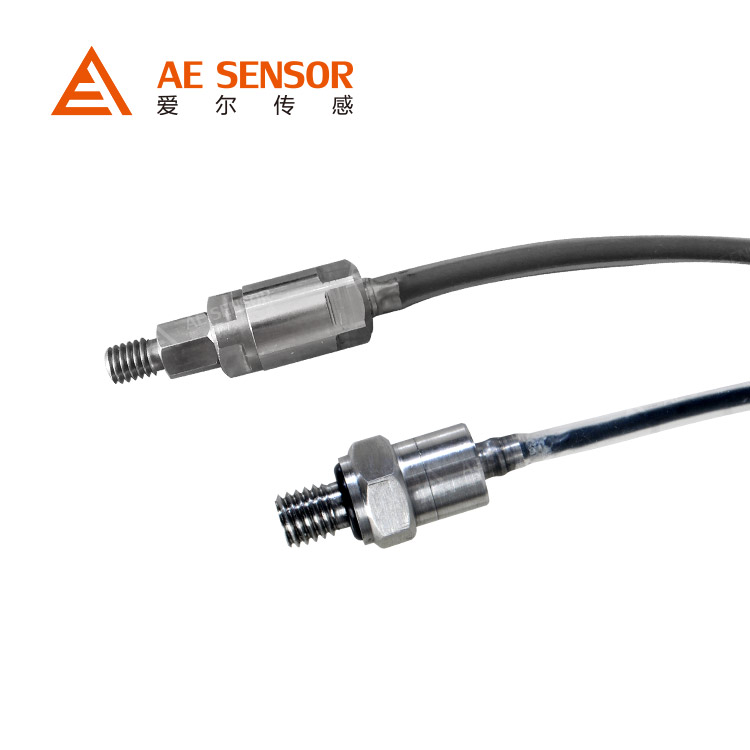

    AE-WS微小型壓力變送器

    南京愛爾傳感生產的AE-WS系列微小型壓力變送器適用于點膠機的膠體壓力測量,水利水電模型試驗研究、飛行器及潛水設備實驗、水輪機及生物醫學應用等。
    詳細描述Detailed description

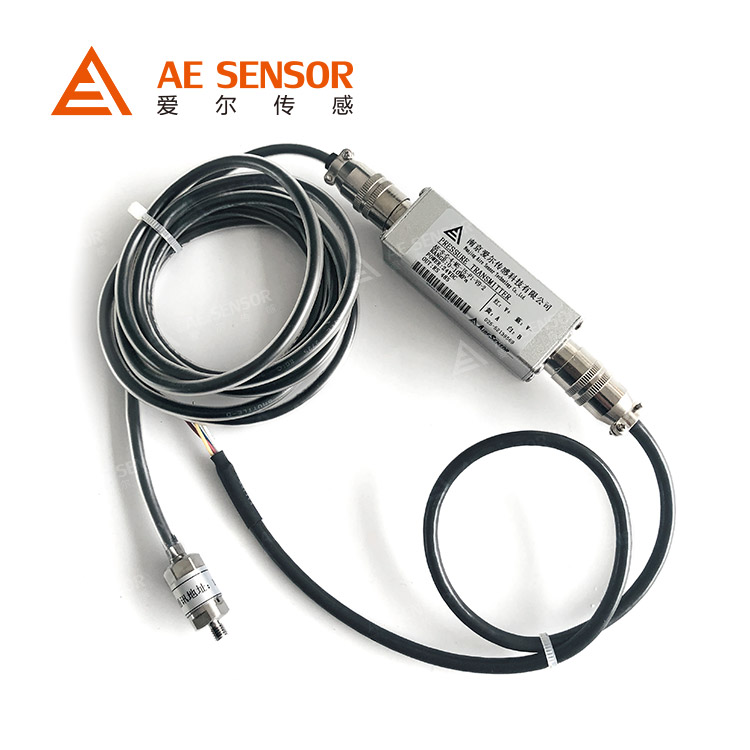

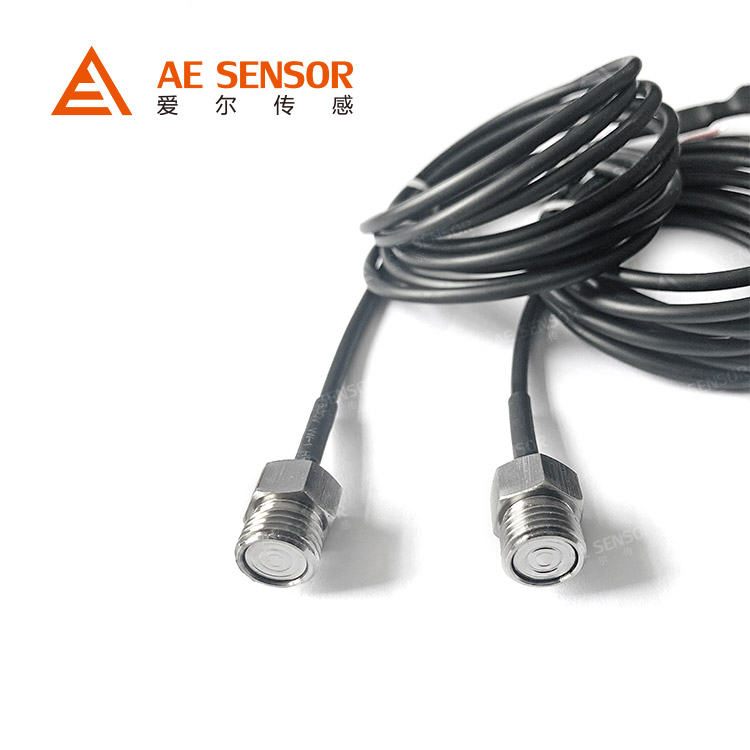

    在工業應用中:很多場合需要測壓元件盡量小,并且測量介質管道很小,需要產品盡可能小,一些場合例如點膠機的膠體壓力測量,不光要小,還需要特殊的平膜結構;在實驗研究中:如水利水電模型試驗研究、飛行器及潛水設備實驗、水輪機及生物醫學應用等許多研究中出于對安放位置局限,會對傳感器的外形尺寸有微小化的苛刻要求;AE-WS系列微小型壓力變送器為這些應用特殊開發研制,標準信號輸出的變送器因受傳感器本體體積尺寸限制而采用分體式設計。

    產品特點

    ◇ 測量介質范圍廣
    ◇ 壓力測量范圍寬
    ◇ 接收特殊定制
    ◇ 工作穩定
    ◇ 抗干擾能力強
    ◇ 原裝進口組件,性能可靠
    ◇ 外形尺寸小,重量輕,類型齊全,性價比高


    產品應用

    ◇ 軍事工程
    ◇ 工程機械
    ◇ 自動化設備
    ◇ 生物醫學應用
    ◇ 潛水設備實驗
    ◇ 水利水電模型實驗
    ◇ 點膠機設備特殊測量


    性能參數

    性能規格
    壓力類型 表壓、絕壓、負壓
    測量范圍 -100KPa~1MPa...40MPa
    長期穩定性 典型:±0.1%FS 最大:±0.2%FS/年
    綜合精度 ≤±0.25%FS、 0.5%FS;
    (綜合精度包括:線性+重復性+遲滯)
    過載壓力 2倍滿量程壓力 (其中10MPa的產品過壓為1.5倍滿量程壓力)
    環境溫度 -20 ... + 85°C
    介質溫度 -40 ... +85°C
    振動影響 ≤±0.01%FS(X、Y、Z軸,200Hz/g)
    變送器頻響 0~5KHz
    零點溫度漂移 典型:±0.02%FS/℃ 最大:±0.05%FS/℃
    靈敏度溫度漂移 ±0.02%FS/℃ 最大:±0.05%FS/℃
    負載電阻 ≤(U-12)/0.02Ω
    分辨率 理論上無限小、通常1/100000

    功能規格
    測量介質 與316不銹鋼兼容的氣體或液體
    供電電源 變送器供電:9~32VDC(一般24VDC)
    傳感器供電 恒流:1mA~4mA;恒壓:5VDC~24VDC
    信號輸出 模擬量:4~20mA、1~5 V DC、0~10VDC、 0~5V DC
    傳感器輸出 1.5mV~15mV/V
    絕緣電阻  100MΩ,500VDC
    電氣保護 反極性保護 抗電磁干擾

    物理規格
    觸液材質 316L 不銹鋼
    外殼材質 304不銹鋼
    過程連接 M5*0.8螺紋、G1/4螺紋、其它螺紋可依據客戶要求設計
    電器連接 外接放大電路,防護等級IP65
    重量 0.3KG

    選型指南

    產品名稱
    AE-WS 微型壓力變送器
      壓力類型
    G 表壓 C 復合壓
      測量范圍
    詳見量程范圍代碼表
      過程連接
    M1 M5×0.8 M2 G1/4
    M3 特殊定制
      連接方式
    J1 分體式直出線
      供電電源
    P1 9-36V(一般DC 24V)
      信號輸出
    V1 1-5V V4 4-20mA
    V2 0-10V V5 0-5V
    V6 數字通訊(HART RS485)
      精度等級
    1 ±0.1%FS
    2 ±0.25%FS
    3 ±0.5%FS
      附加功能
    A 一體現場顯示表頭
    G 壓力過載
    S 抗震性能
    Y 客戶定制
    C 標定數據
    AE-WS         -         G         -         3         -         M1        -         J1        -        P1         -         V1         -         1          -          C1725          選型舉例
    說明:可能存在無法對應的產品選型,具體請登錄公司網站www.szhlchbkj.cn或者咨詢技術工程師025-52139569

    量程范圍代碼表
    G-表壓 A-絕壓 L-負壓 C-復合壓
    代碼 量程 代碼 量程 代碼 量程 代碼 量程
    1
    2
    3
    4
    5
    6
    7
    0...100Kpa
    0...1Mpa
    0...3.5Mpa
    0...17Mpa
    0...35Mpa
    0...60Mpa
    0...100MPa
    8
    9
    10
    11
    0...100Kpa
    0...500Mpa
    0...1Mpa
    0...3.5Mpa
    12 0...-100Kpa 13 -100Kpa...20Kpa
    99 客戶定制

    選型提示

    1. 被測介質應與產品接觸的材料相兼容.
    2. 其它特殊要求,敬請與本公司商洽,并在訂單中注明。
